Hoofkenmerke van gesementeerde koolstof

Gesementeerde karbied beslaan 'n belangrike posisie in die metaalvorming, plastiekinspuitingvorming, glasvervaardiging en draadtekeningbedrywe vanweë die uitstekende duursaamheid, akkuraatheid en veelsydigheid. Die gehalte van gesementeerde karbied beïnvloed die produksiedoeltreffendheid en lewensduur. Die drie hoofkenmerke van gesementeerde karbied is soos volg:

1. Digtheid

Die digtheid van gesementeerde koolstofreeks wyd, vanaf ongeveer 5,5 g/cm³ Vir TIC-gebaseerde legerings tot ongeveer 15,4 g/cm³ Vir legerings op lae-kobalt-gebaseerde legerings. Gesinterde sementkarbied het gewoonlik 'n mate van oorblywende poreusheid, dus is die gemete digtheidswaarde effens laer as die teoretiese waarde. Vir die sementkarbied van die wolfram-cobalt hang die digtheid eers van die kobaltinhoud af. Hoe hoër die kobaltinhoud, hoe laer is die digtheid. Daarbenewens sal grafietinklusies, porieë en buitelandse onsuiwerhede die digtheid van die legering effens verminder, terwyl die groot teenwoordigheid van η Fase in die legering sal 'n effense toename in digtheid veroorsaak. Wanneer die η Fase is ernstig, die digtheid daarvan kan die teoretiese waarde oorskry.

Vir titanium-tungsten-cobalt-legerings is die digtheid daarvan nou verwant aan die inhoud van titaniumkarbied en kobalt. Namate die inhoud van titaniumkarbied of kobalt toeneem, neem die digtheid van die legering af.

2. Hardheid

As gevolg van die groot hoeveelheid harde karbiede in sementkarbied, is die hardheid daarvan baie hoër as dié van hoëspoedstaal. Die hardheid van YG -gesementeerde karbied vir sny is oor die algemeen HRA88 ~ 93, en die hardheid van YT -gesementeerde karbied is HRA89 ~ 94. Hoe hoër die inhoud van bindmiddelkobalt in gesementeerde karbied (hoe laer die inhoud van harde fase -karbiede), hoe laer is die hardheid van die legering.

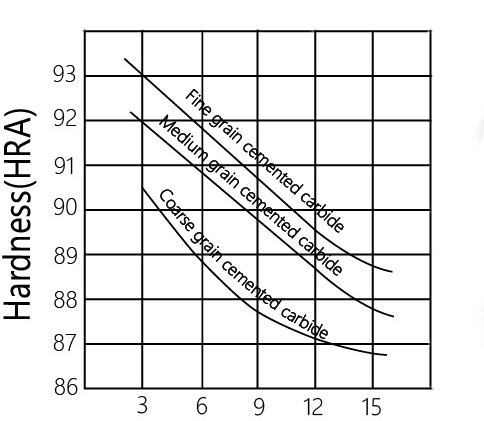

Verhouding tussen WC-Co-legeringshardheid, kobaltinhoud en wolframkarbiedkorrelgrootte

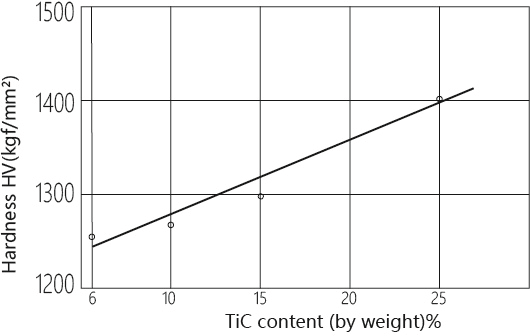

Verhouding tussen hardheid en TIC-inhoud van WC-Tic-Co-legering wat CO9% bevat

Die werktuig word gewoonlik tydens snybuiging aan buigspanning onderwerp, dus word die buigsterkte gewoonlik gebruik om die sterkteienskappe van gesementeerde karbied voor te stel. Die buigsterkte van grofkorrelige sementkarbied is baie laer as dié van hoëspoedstaal. Selfs die hoër sterkte YG8-legering (σBB = 1500MPA) het 'n buigsterkte van slegs ongeveer die helfte van die W18CR4V-snelheidstaal. Die buigsterkte van fynkorrelige sementkarbied is egter hoër as dié van hoëspoedstaal, maar dit het geen noemenswaardige smeebaarheid nie, en dit vertoon dus 'n ineenstortingsverskynsel.

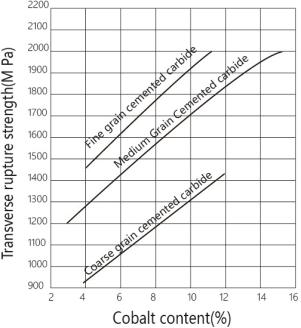

Verhouding tussen buigsterkte van gesementeerde karbied en kobaltinhoud

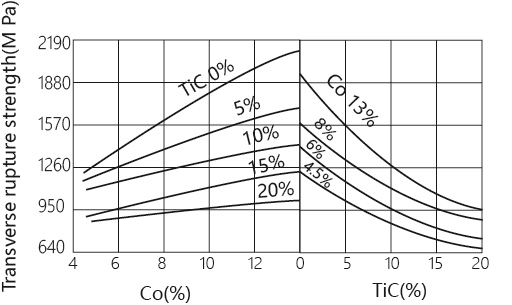

Invloed van TIC en CO-inhoud op buigsterkte van WC-Tic-Co-legering
